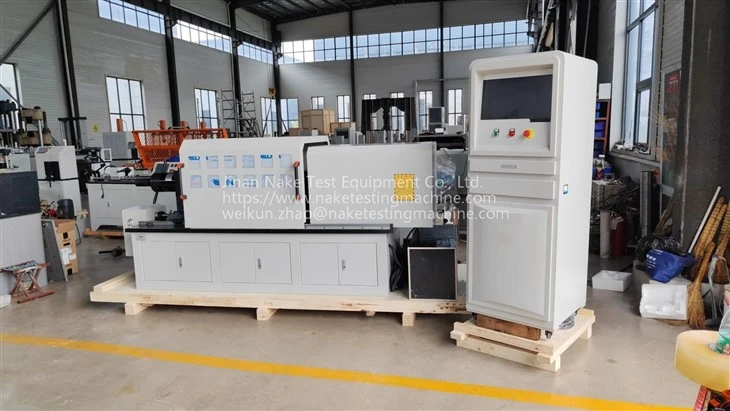

NKYJZ -1000 E 5000NM 1000KN COMPUT CONTRU CONTRU CONTRU CONTRU CONTRU CONTRU CONTRU CONTRU CONTRU GRATUIT MASH
NKYJZ -1000 E 5000NM Cuplu de înaltă rezistență controlat de computer -tensiune de șuruburi de tensiune
I . Prezentare generală a echipamentului și parametrilor tehnici
1.1 Scopul principal:This testing instrument is designed and manufactured in accordance with common national and industry standards for testing machines, such as GB/T 2611-2007 "General Technical Requirements for Testing Machines," JB/T 9370-2015 "Technical Conditions for Torsion Testing Machines," and JJG 139-2014 "Verification Regulation of Testing Machines." It also refers to standards such ca GB/T 1231-2006 "Condiții tehnice pentru șuruburi și piulițe de înaltă rezistență pentru structuri de oțel," GB/T 16823.1-2010 "Fasteners-Cod pentru acceptarea calității construcției de oțel pentru a se conecta la nivel de oțel," GB/T 32076.2-2015 "Calitatea de conectare a conexiunii pentru preluarea înaltului înalt Connections," EN 14399.2-2005 "High-Strength Structural Bolting Assemblies for Preloading - Part 2: Suitability Test for Preloading," ASTM A325M-2009 "Standard Specification for Structural Bolts, Steel, Heat Treated, 830 MPa Minimum Tensile Strength (Metric)," ASTM F3125/F3125M -15 A "Specificații standard pentru șuruburi structurale de înaltă rezistență, oțel din oțel și aliaj, tratate termic, 120 ksi (830 MPa) și 150 ksi (1040 MPa) rezistență minimă de tracțiune, inch și dimensiuni metrice”, AS/NZS1252: 1996 "Dimensiuni de înaltă calitate cu nuanțe asociate cu nuci și nZS1252: 1996" Bolts cu acțiuni de înaltă calitate, cu nuci asociate și nzs1252: 1996 "Bolts cu acțiuni de înaltă calitate, cu nuci asociate și nzs1225 Inginerie, "și NB/T 31082-2016" Ansambluri de conexiune cu șuruburi de înaltă rezistență pentru turnurile turbinei eoliene . "Este capabil să testeze forța axială, cuplul și coeficientul de cuplu al ansamblurilor de conexiune cu șuruburi de înaltă rezistență, cu capete hexagonale și dublu, afișând și imprimând rezultatele, {33 { Bip și înregistrează valoarea maximă a datelor de testare . După o pauză 1- a doua, dispozitivul se inversează automat pentru a elibera eșantionul . Dispozitivul calculează automat și afișează coeficientul de cuplu în funcție de finalizarea axului axial și a cuplului, care calculează media, în medie, set de teste, care calculează automatul, care calculează media, în medie, set de teste, care calculează automatul, în medie, a testelor, care calculează testele, în medie, a testelor, care calculează testele, care calculează în medie testele, care calculează testele, care calculează testele, care calculează testele, care calculează în medie testele, calculatele dispozitivului automat, care calculează media cuplu, coeficient de cuplu mediu, abatere standard și coeficient de variație pentru numărul de probe .
1.2 Parametri tehnici și modul de control:
Tensiune: sistem de control 220V AC; Motor 380V AC
Putere motorie totală: 5,0kW
Viteză de ieșire: 0.1-4 r/min
Interval de detectare a forței axiale: 100-1000 kn
Interval de detectare a cuplului: 100-5000 nm
Specificații cu șuruburi hexagonale: M10, M12, M16, M20, M24, M27, M30, M36, M39
Lungimea șurubului: 30mm -350 mm (mai mare sau egal cu 2.5D)
Precizia testului: forța axială ± 1,0%, cuplu ± 1,0%
Interval de măsurare a unghiului de torsiune: 0-1000 grad (Unlimited)
Indicția unghiului de torsiune Eroare relativă: ± 1%
Eroare relativă a vitezei de torsiune: în ± 1,0% din valoarea setată
Greutate: aproximativ 2000 kg
1.3 Mod de control:
Dispozitivul poate fi controlat prin setarea forței axiale, a cuplului sau a unghiului de torsiune .
Are funcția de a seta cuplul inițial → primul unghi țintă → al doilea unghi țintă, apoi testarea valorilor cuplului și a forței axiale sub fiecare țintă .
Caracteristici:
II . Lista principală de configurare
| Serial nu . | Nume | Unitate | Cantitate |
|---|---|---|---|
| 1 | Mașină principală de testare (incluzând senzor de forță axial de înaltă precizie 1000kn și senzor de cuplu de 5000 nm) | Set | 1 |
| 2 | Sistem de motor și acționare importat de 3,0kW | Set | 1 |
| 3 | Controler specializat controlat pe computer pentru testarea șurubului de înaltă rezistență | Set | 1 |
| 4 | ASUS COMPUTER GOST și LCD Monitor | Set | 1 |
| 5 | Set de priză de piuliță | Set | 1 (9 bucăți) |
| 6 | Placă de reținere exterioară pentru șuruburile M10, M12, M16, M20, M24, M27, M30, M36, M39 | Set | 1 (9 bucăți) |
| 7 | Placă de reținere interioară pentru șuruburile M10, M12, M16, M20, M24, M27, M30, M36, M39 | Set | 1 (9 bucăți) |
| 8 | Placă de inserție anti-rotație pentru șuruburile M10, M12, M16, M20, M24, M27, M30, M36, M39 | Set | 1 (9 bucăți) |
| 9 | Baza mobilă cu dispozitiv de reglare automată față și spate (inclusiv șurub cu bilă de motor, reductor și de înaltă precizie) | Set | 1 |
| 10 | Gardă metalică de siguranță complet închisă (opțional) | Set | 1 |
TEl principalii parametri tehnici:
|
Nu . |
Descrierea proiectului |
Parametrii proiectului |
|
1 |
Cuplu de testare maximă |
5000Nm |
|
2 |
Torque Min Reading |
1nmm |
|
3 |
Gama de testare unghiulară |
0- ± 9999,9 grade |
|
4 |
Valoarea minimă de citire a unghiului de torsiune |
0,1 grad |
|
5 |
Interval de măsurare precisă |
2%-100%F.S. |
|
6 |
Lungimea arcului |
20-260 mm |
|
7 |
Precizia măsurării |
Nivel 0.5 |
|
8 |
Diametrul de rotație |
200mm |
|
9 |
Alimentare electrică |
220V 50Hz |
|
10 |
Configurația standard |
gazdă, cablu de alimentare, controler |
Fabrica noastră:
De ce să ne alegem?
Jinan Nake Test Equipment Co ., Ltd . este o firmă de renume de proiectare și fabricație a mașinilor de testare cu sediul în China . înființată în 2009, am construit o reputație puternică pe piața internă, prin angajamentul nostru față de calitate și inovație . în trecut, prin intermediul unui angajament în principal pe comerț intern, care asigură top-} Testarea Machines, în principal, în principal, în principal, în general, în ceea ce privește comerțul intern. Industrii . Dedicarea noastră pentru excelență ne-a câștigat o poziție respectată pe piață . În ultimii ani, ne-am extins orizonturile către comerțul internațional, urmărind să aducem produsele noastre de înaltă calitate în publicul nostru global .
Our company is powered by a team of over 20 industry experts committed to research and development. We have more than 50 skilled production personnel and a dedicated after-sales service team of over 10 professionals. Our state-of-the-art production and office facilities span over 5000 square meters and we are proudly certified as a high-tech enterprise in China. Our management has passed the ISO9001:2015 International Quality Management Certification, our company purchases more than 500 tons of raw materials every year, our own staff completes all parts of our equipment processing and product assembly, product manufacturing costs are about 5% lower than the peers, our products in the past five years delayed delivery rate of less than 1.8% , product failure rate of less than 0.3% , product repair rate of less than 0.28% , we also for more than 10 Chinese foreign trade Exportatorii contractează fabricarea mai mult de 300 de seturi de mașini de testare în fiecare an.
Produsele noastre sunt distribuite în mai mult de 30 de țări din întreaga lume . operăm propriul nostru birou independent de proiectare și fabrică de producție, asigurând un control complet asupra procesului de fabricație . ca producător direct, nu suntem distribuitori sau intermediar . dacă sunteți interesat să colaborăm cu noi sau să învățați mai multe despre ofertele noastre, vă rugăm să vă simțiți liber să ne interesăm {{4 Explorați oportunitățile potențiale de cooperare .
