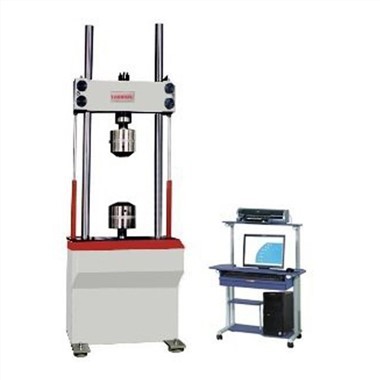

Mașină de testare a tortului de control computer 1000NM

Introducere a echipamentelor:

Sistemul de testare adoptă tehnologia de control și testare electro-hidraulică matură dinamică și este proiectat și fabricat prin intermediul proiectării unității, standardizate și modulare, îmbunătățind astfel stabilitatea și fiabilitatea sistemului . Unitățile cheie și componentele sistemului sunt fabricate folosind tehnologia internațională de astăzi .

Sistemul de testare a oboselii servo-hidraulice cu mai multe canale este utilizat în principal pentru testarea structurilor mari de beton armat și a structurilor de oțel, cum ar fi construirea de membri structurali, cadre, grinzi, coloane și noduri, testarea de beton armat pretensionat, cum ar fi fasciculele pretenționate, coloanele și cadrele și testarea de testare a testelor de testare a căilor ferate și a vehiculelor {{2 mainly composed of multiple electro-hydraulic servo actuators, a constant pressure servo pump station, a set of multi-channel servo controllers, test software, pipelines and a set of loading frames. The test system is flexible in use. It can simultaneously perform coordinated loading tests of more than two channels of actuators, as well as single-channel loading Teste . Echipamentul auxiliar poate fi configurat în funcție de testul trebuie să efectueze teste de încărcare a oboselii din diferite părți structurale .

Sistemul de control all-digital cu mai multe canale poate controla simultan patru actuatoare pentru a completa încărcarea sincronă și asincronă și poate controla încărcarea coordonată a celor patru actuatoare pentru inspecția calității; Mod de control: încărcare, deplasare și diferite moduri de control pot fi comutate fără impact; Interfața de ieșire analogică cu parametrii cu patru canale poate ieși în mod sincron de încărcare și deplasare a semnalelor de încărcare și deplasare la sistemele de achiziție a datelor, cum ar fi calibrele de tulpină .

Întreaga structură a cadrului ușii este adoptată, iar suporturile și punctele de încărcare au diverse forme structurale, care pot realiza simultan tensiunea și încărcarea sub presiune multi-puncte și multidirecționale .

)

(3) Fluxul minim este de 400 l ---1 set .

(4) 200 l Separator de ulei ---2 seturi

(5) pentru încărcarea verticală a cadrului cu două coloane ----1 set

(6) l Bracket pentru încărcare orizontală -----2 seturi

(7) Placă de bază de montare a cadrelor (cu t-sloturi longitudinale și transversale) --- 1 set

(8) Set de conductă de ulei de înaltă presiune --- 1

(9) Furnizați controlerul statistic 4 Channel 2 și software -ul conex, inclusiv două dispozitive de intrare analogice --- 1

(10) Turn de răcire și conductă de răcire ----1 set

(11) 3KVA UPS sursă de alimentare neîntreruptă

(12) Senzor de forță American Celtron ----2 250 KN și 100KN fiecare

(13) American Moog Servo Valve ---4

(14) senzori de deplasare de înaltă precizie AMT ---4.

)



2) GB/T 16825.1-2008 "Inspecția mașinii de testare uniaxială statică Partea 1: Inspecția și calibrarea sistemului de măsurare a forței de tensiune și (sau) mașină de testare a compresiei"

3) GB/T 16826-2008 "Electro-hidraulic ServO Universal Machine"

4) JB/T 8612-1997 "Electro-hidraulic ServO Universal Machine"

5) JB 9397-2002 "Condiții tehnice pentru tensiune de tensiune și compresie a oboselii"

6) GB/T 3075-2008 "Metoda de testare a oboselii axiale metalice"

7) GB/T 15248-2008 "Axial Equal Equal Amplitude Metoda de testare a oboselii cu ciclu scăzut pentru materiale metalice"



Controlul cu buclă închisă lall-digital, poate colecta semnale în mod arbitrar pentru controlul PID-digital . frecvența de control a buclei închise până la 5kHz;

l unitatea de acționare a valvei servo integrate direct (se pot utiliza două sau trei niveluri de acționare a valvei servo);

l Interval de frecvență al generatorului de semnal încorporat: 0.001-500 Hz, rezoluție de frecvență: 0,001Hz;

l Forma de undă de control: undă sinusoidală, undă triunghi, undă pătrată, undă de rampă, undă de ferăstrău, undă aleatorie, undă liberă și pot realiza ieșirea combinată a diferitelor forme de undă .

Modul LControl: forță, deplasare, deformare PID Control cu ​​buclă închisă și poate obține comutarea netedă și nedisturbată a oricărui mod de control;

Sistemul are funcții precum calibrarea senzorului și resetarea zero;

Realizați o comunicare de date de mare viteză cu computerul prin cardul Ethernet;

Lhave Funcții de control hidraulice perfecte, cum ar fi: stația de pompe de control pornită/oprire, comutare înaltă/joasă presiune, etc. .;

LPROVIDE O varietate de plăci de interfață pentru a se potrivi cu diverși senzori și unități de unitate .

4 . 2 Sistem software.

Sistemul software este un sistem de testare dinamic cu mai multe canale cu mai multe canale ., deoarece software-ul acoperă o gamă largă de standarde de testare, utilizare flexibilă și import și export de date convenabile și rapide, este deosebit de potrivit pentru utilizarea diferitelor instituții de cercetare științifică . Principalele caracteristici sunt:

LBASASID pe dezvoltarea platformei Win7/10 de lucru;

lategrate diverse funcții de testare dinamică și una .

Combinația de formă de undă de testare a oricărei funcții poate fi definită pentru a forma spectrul de testare și procesul de testare, iar mașina de testare poate fi controlată pentru a finaliza testul dinamic de oboseală a diferitelor funcții complexe .

Achiziția LDATA, pașii de testare, stocarea datelor, protecția testelor și alte funcții pot fi programate sub formă de evenimente, astfel încât să ajute utilizatorii să finalizeze operațiunile de testare ale diferitelor funcții complexe .



2. Interval de măsurare a forței de testare: 2.0KN -100 kn (1%-100%fs)

3. Cod de rezoluție a forței de testare: 1/180000

4. Forța de testare care indică precizia valorii: în termen de ± 0,5%

5. Interval de măsurare a deplasării: 0-150 (± 75) (mm)

6. Componenta de măsurare a deplasării: 0,001mm

7. Eroarea relativă de măsurare a deplasării care indică valoarea este de ± 0,5%

8. Eroarea relativă a măsurării deformării care indică valoarea se află în ± 0,5%

9. Frecvența de achiziție: 0.01-100 Hz

10. Frecvența standard a testului: 0.01-25 Hz (utilizat în mod obișnuit 8Hz) Amplasare de deplasare ± 1mm

11. Test WAVEFORM: undă sinusoidală, undă triunghi, undă pătrată, undă combinată, etc. .

12. Mod de control: Control de încărcare, control al deplasării, control de deformare, diferite moduri de control pot realiza comutarea lină .

13. Forță coaxialitatea: mai mică sau egală cu 0,5%

14. Stația de pompă servo cu presiune constantă: debit 40L/min, 21MPa

15. Motor Power: 22KW



Desigur, . Vă rugăm să nu ezitați să ne trimiteți un e -mail aici sau să ne contactați prin alte moduri . veți primi răspunsul nostru în 24 de ore .

2. Ne putem imprima numele/site -ul/site -ul/numele companiei pe produse?

Da, puteți . mulți clienți străini ne încredințează adesea cu produse OEM .

3. Cât timp este timpul de plumb pentru produsele nestatorsive?

De obicei 7-15 zile după comandă .

4. Puteți personaliza produsele în funcție de cerințele noastre?

Da, avem propria noastră echipă de proiectare de cercetare și dezvoltare, astfel încât să putem personaliza în conformitate cu cerințele dvs. .

5. Aveți propriul dvs. site de producție?

Da, avem 1000 de metri pătrați de atelier de procesare mecanică, 2500 de metri pătrați de atelier de asamblare a produselor și 700 de metri pătrați de cercetare și dezvoltare și clădire de birouri de proiectare .

6. Verificați produsele finite înainte de livrare?

Da, fiecare etapă de producție și produse finite sunt inspectate de departamentul QC înainte de expediere, iar toate procedurile de proiectare și producție sunt în conformitate cu ISO9001: 2015 Sistem de gestionare .

7. Cum faceți servicii post-vânzare?

În general, expediem cu manuale de text și explicații detaliate de operare video pentru a ne asigura că utilizatorii pot învăța cu ușurință cum să instaleze și să utilizeze produsele . putem oferi, de asemenea, instrucțiuni video la distanță prin intermediul software -ului social în orice moment! Putem trimite chiar tehnicieni pe site -ul dvs. pentru servicii plătite!



2. Avem o echipă de proiectare de cercetare și dezvoltare pentru a vă asigura că obțineți o calitate mai mare a produsului și prețuri mai bune!

3. avem propriul atelier de procesare a pieselor și atelierul de instalare a produselor, deci vă garantăm livrarea pentru dvs. cât mai curând posibil!

4. Compania noastră are o echipă profesională după vânzări, un serviciu gânditor și în timp util, pentru a ne asigura că toți utilizatorii nu au griji!

5. Actualizarea software -ului nostru este gratuită pe viață, întreținerea de erori mici este gratuită pe viață!

6. Promitem să răspundem la întrebarea/e -mailul dvs. cât mai curând posibil .
